Какие факторы обеспечивают отсутствие брака
Когда коробка складывается под нагрузкой, первый вопрос от заказчика — «поставщик прислал плохой картон». Иногда это правда. Но чаще за рекламацией скрывается другое: картон был нормальным, а вот линия его «убила» — перегрела, пересушила, смяла кромку при биговке или склеила с пузырями.
Прочность гофроящика — это не одна цифра в сертификате. Это результат технологической цепочки длиной в несколько десятков метров горячей линии. Разберём её по узлам: что происходит с бумагой на каждом этапе, какие параметры критичны и где именно теряется прочность, которую закладывал технолог при расчёте конструкции.
Один реальный пример масштаба потерь: партия из 80 000 коробок под замороженную рыбу прошла входной контроль по марке картона, но никто не проверил Cobb (водопоглощение поверхности за 60 секунд). В холодильной цепочке коробки начали складываться на третий день. Стоимость рекламации — замена тары, повторная упаковка, простой линии — превысила стоимость всей партии упаковки. Причина нашлась за 15 минут теста, которого не было в ТЗ.
Классификация гофрокартона: что выбирают и зачем
Гофрокартон делят по числу слоёв и профилю волны. Это основа для любого технического задания.
По числу слоёв
| Тип | Слои | Типичное применение |
|---|---|---|
| Двухслойный (однослойный гофр) | 1 лайнер + 1 флютинг | Обёрточный, прокладочный материал |
| Трёхслойный (однослойный) | 2 лайнера + 1 флютинг | Основная потребительская и транспортная тара |
| Пятислойный (двухслойный) | 3 лайнера + 2 флютинга | Тяжёлые грузы, экспортная тара, химия |
| Семислойный (трёхслойный) | 4 лайнера + 3 флютинга | Крупногабаритная тара, промышленная упаковка |
По профилю волны
| Профиль | Высота волны | Шаг волны | Характеристика |
|---|---|---|---|
| A | 4,5–4,8 мм | 8,5–9,5 мм | Высокая амортизация, хрупкие грузы |
| C | 3,5–3,8 мм | 6,8–7,9 мм | Универсальный, самый распространённый |
| B | 2,5–3,0 мм | 5,5–6,5 мм | Хорошая поверхность для печати, меньше амортизация |
| E | 1,1–1,6 мм | 3,2–3,6 мм | Тонкий, для мелкой розничной тары, высокое качество печати |
| F | 0,6–0,8 мм | 1,9–2,6 мм | Микрогофр, замена твёрдого картона |
Профиль выбирают под задачу: A и C — для транспортной тары с амортизацией, B и E — там, где важна поверхность под флексопечать или офсет. Пятислойный C/B — компромисс между жёсткостью и качеством печати для FMCG.

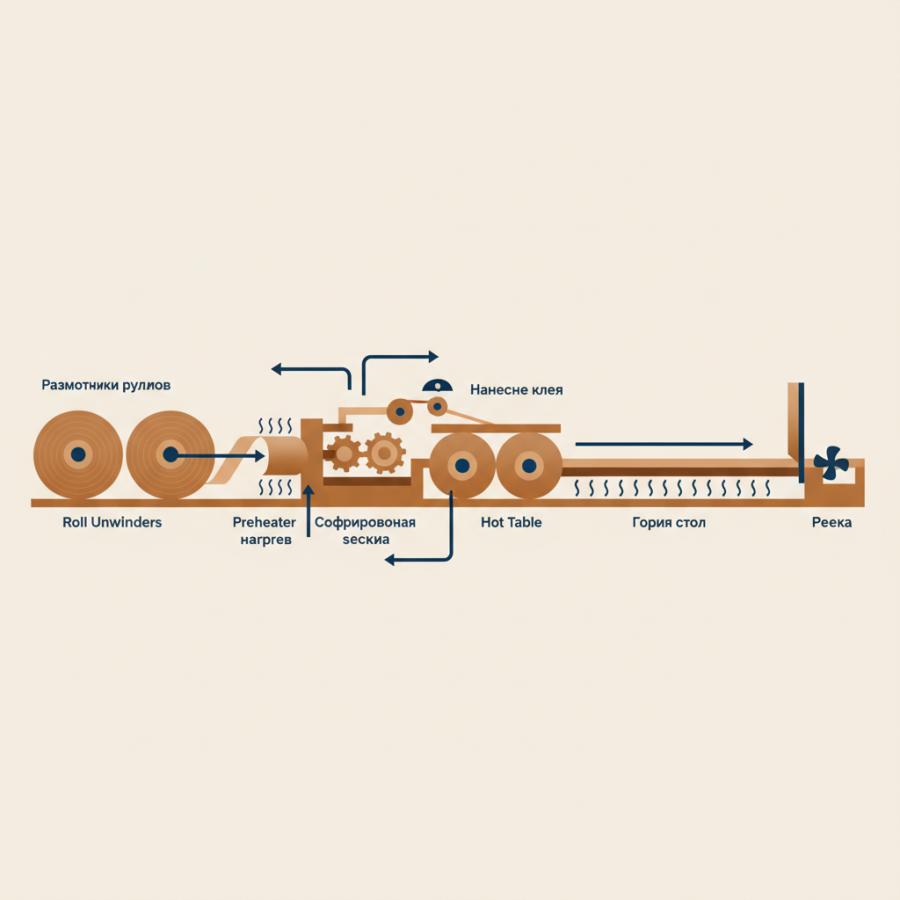

Как устроен гофроагрегат: узел за узлом
Гофроагрегат — основная производственная линия длиной 80–120 метров, на которой из бумажных рулонов получают листы гофрокартона. Это последовательность технологических секций, каждая из которых влияет на итоговое качество. Разберём по порядку движения материала.
1. Размотчики и предварительный нагрев
Линия начинается с размотчиков-сплайсеров, где рулоны лайнера (плоских наружного и внутреннего слоёв, которые отвечают за поверхностную прочность, печать и влагостойкость) и флютинга (среднего слоя, из которого формируется волна, отвечающего за амортизацию и жёсткость на сжатие) разматываются и подаются в линию. Критичный параметр здесь — натяжение полотна. Неравномерное натяжение даёт перекос волны и последующее коробление листа.
Перед гофрировочной секцией бумага проходит через преднагреватели — цилиндры с паровым обогревом. Задача: поднять температуру бумаги до 140–180°C и выровнять влажность по ширине полотна.
Почему это важно. Холодная или неравномерно прогретая бумага плохо формирует волну. Если левый край полотна прогрет на 20°C меньше правого, волна по ширине листа будет разной высоты. ECT (Edge Crush Test, сопротивление сжатию по кромке — главный показатель несущей способности коробки в штабеле, измеряется в кН/м) такого листа будет ниже расчётного, а коробка из него — непредсказуемой по прочности.
Влажность флютинга перед гофрировкой — 8–12%. Ниже — бумага ломается на гребнях волны. Выше — не держит форму после гофрировки.
2. Гофрировочная секция (single facer)
Здесь флютинг превращается в волну. Профиль волны — это её геометрия: высота и шаг; основные профили — A, B, C, E, F, они влияют на амортизацию, жёсткость и возможности для печати. Два рифлёных вала с точно выдержанным профилем прижимают и формируют гофру. Температура валов — 160–180°C, давление прижима — строго по технологической карте.
Одновременно на гребни сформированной волны наносится клей — крахмальный клейстер. Затем к волне приклеивается внутренний лайнер. Получается однослойный гофрокартон — «однослойка».
Где теряется качество. Износ рифлёных валов — один из главных источников скрытого брака. Изношенный профиль даёт нестабильную высоту волны. Высота волны напрямую влияет на ECT: отклонение на 0,3–0,5 мм от номинала снижает сопротивление сжатию на 5–10%.
Температура валов ниже нормы — клей не активируется, адгезия слабая. Выше нормы — бумага пересыхает, становится хрупкой, трескается на биговке (нанесении линий сгиба на картон).
3. Нанесение клея и приклейка наружного лайнера (double backer)
Однослойный гофрокартон поступает в секцию double backer, где к свободным гребням волны приклеивается наружный лайнер. Для пятислойного картона секция усложняется: сначала склеивают два однослойных гофра, затем — наружный лайнер.
Клей в гофроагрегатах — крахмальный. Рабочая вязкость — 30–60 сек по Форду-4, температура нанесения — 50–60°C. Нанесение — через клеевой валик с точно выдержанным зазором.
Критичные параметры клея:
- Вязкость. Слишком жидкий клей даёт «голодный шов» — тонкий, без достаточной адгезии. Слишком густой — не растекается по гребню, контакт точечный.
- Влажность клея. Крахмальный клейстер содержит воду. Избыток воды, переходящий в картон, — прямой путь к короблению.
- Равномерность нанесения. Пропуски в клеевом слое — это зоны с нулевой адгезией. В штабеле коробка с такими зонами сложится раньше, чем соседняя.
4. Горячий стол и сушка
После приклейки наружного лайнера полотно проходит по горячему столу — нагреваемым плитам под давлением прижимного транспортёра. Здесь клей полимеризуется, картон выравнивается и сушится.
Температура горячего стола — 160–180°C, скорость линии — 150–300 м/мин. Давление прижима регулируется по всей ширине.
Горячий стол — самый частый источник коробления. Если давление прижима неравномерно по ширине полотна, одна сторона листа сохнет быстрее. Влажностный градиент между лайнерами вызывает коробление — лист «сворачивается» в сторону более сухого слоя.
Типичная ошибка: оператор видит коробление и поднимает температуру стола, пытаясь «высушить» картон. Результат — пересушенный хрупкий картон с трещинами на биговке, но всё равно кривой, потому что причина была в неравномерном давлении, а не в температуре.
5. Охлаждение и стабилизация
После горячего стола картон должен остыть до температуры окружающей среды до того, как его порежут. Если резать горячий картон — геометрия листа «уплывёт» при остывании.
На быстрых линиях секция охлаждения — отдельная зона с обдувом. На медленных линиях роль охлаждения выполняет просто длина пути до ножей.
6. Резка, биговка, слоттинг
Последняя секция агрегата — продольная и поперечная резка на форматные листы. Здесь же иногда выполняется продольная биговка для крупных ящиков.
На конвертинге (последующей переработке листов на отдельном оборудовании — флексографических линиях, высекальных прессах) листы превращаются в готовую тару: наносится печать, выполняется биговка, слоттинг (прорезание пазов для формирования клапанов коробки), высечка, склейка или сшивка.
Биговка — недооценённый источник брака. Правильная биговка деформирует волну контролируемо: сжимает её в зоне сгиба, не разрушая. Неправильный зазор биговального инструмента (больше нормы) разрушает волну насквозь. ECT в зоне такого сгиба падает на 20–30%. Коробка, сделанная из нормального картона с хорошим ECT, сложится под нагрузкой именно по этим ослабленным зонам.
Где конкретно теряется прочность: сводная таблица
| Узел линии | Параметр | Дефект при нарушении | Влияние на ECT/BCT |
|---|---|---|---|
| Преднагрев | Температура, влажность бумаги | Нестабильная волна, расслоение | −10–20% ECT |
| Гофрировочные валы | Профиль, износ, температура | Нестабильная высота волны | −5–15% ECT |
| Клеевая секция | Вязкость, равномерность | Слабая адгезия, пузыри | −15–25% BCT |
| Горячий стол | Давление, температура | Коробление, хрупкость | −10–20% BCT |
| Охлаждение | Время до резки | Геометрические отклонения | Нестабильность BCT |
| Биговка | Зазор инструмента | Разрушение волны в сгибе | −20–30% BCT |
Стандарты и тесты: что измерять и зачем
Переход от «марки картона» к измеримым показателям — это сдвиг, который сокращает взаимные претензии между заказчиком и производителем. Вместо абстрактного «Т-23» в ТЗ указывают конкретные требования.
Основные тесты гофрокартона
ECT (Edge Crush Test) по DIN EN ISO 3037 — сопротивление сжатию по кромке. Главный предиктор несущей способности коробки в штабеле. Норма для трёхслойного C-профиля — от 6 до 10 кН/м в зависимости от граммажа бумаги.
Bursting strength по DIN EN ISO 2759 — сопротивление продавливанию. Важен для оценки устойчивости к точечным нагрузкам при транспортировке.
Flat crush resistance (FCT) по DIN EN ISO 3035 — сопротивление плоскостному сжатию. Характеризует качество гофрировки: хорошо сформированная волна держит нагрузку, смятая — нет.
Cobb по DIN EN ISO 535 — водопоглощение поверхности за 60 секунд. Для «сухих» применений норма — 150–200 г/м². Для холодильных цепочек и влажных сред — ниже 100 г/м², иногда с дополнительной пропиткой или покрытием.
Bending stiffness — жёсткость на изгиб. Важна для упаковки, которая должна сохранять форму без нагрузки: дисплейные боксы, шоу-боксы, выставочная упаковка.
BCT (Box Compression Test) — итоговый тест готовой коробки. Измеряет, при какой нагрузке коробка складывается. Зависит от ECT, но также от конструкции, периметра коробки, биговки и влажности при тестировании.
Почему «марка картона» — недостаточная спецификация
Марка картона (например, Т-22, Т-23, Т-24 по ГОСТ) описывает граммаж и минимальные требования к исходным материалам. Она не гарантирует конкретный ECT или BCT готового листа, потому что, как показано выше, эти параметры зависят от режима линии, качества клея и настройки инструмента.
Практика performance-based specification: в ТЗ указывают требуемый ECT (например, не ниже 7,5 кН/м), Cobb (не выше 120 г/м²) и BCT готовой коробки при заданной влажности. Производитель несёт ответственность за соответствие этим показателям, а не за формальное соответствие марке.
Разбор типовых рекламаций: почему коробка складывается и кто виноват
Почему коробки из одной партии картона ведут себя по-разному?
Лист из начала рулона и лист из середины могут иметь разную влажность. Если рулон хранился неправильно или был доставлен в холодный цех из тёплого склада, влажностный градиент по рулону даст разброс ECT в одной партии. Плюс — нестабильность режима линии в начале смены, пока оборудование не вышло на рабочую температуру.
Коробка хорошо держит нагрузку сухой, но складывается в холодильнике. Что не так?
Почти всегда — Cobb. Если водопоглощение лайнера высокое, во влажной среде бумага набирает воду, теряет жёсткость, ECT падает. Решение — либо лайнер с низким Cobb, либо дополнительная пропитка, либо пересмотр конструкции в сторону более тяжёлого профиля.
Почему коробка складывается по линии биговки, а не по стенке?
Это классический признак разрушенной волны в зоне сгиба. Причина — неправильный зазор биговального инструмента или его износ. Проверяется визуально на срезе: в зоне биговки волна должна быть сжата, но не разрушена насквозь.
Можно ли поднять прочность коробки без смены марки картона?
Да, несколькими способами:
- Изменить профиль волны (C на A даёт больше амортизации, двойной профиль BC — и жёсткость, и поверхность).
- Изменить конструкцию: увеличить периметр сечения, добавить внутренние перегородки, изменить схему клапанов.
- Стабилизировать режим линии и входной контроль сырья — часто это даёт прирост ECT на 10–15% без смены материала.
Что такое «внутренний лайнер» и влияет ли он на прочность?
Внутренний лайнер (тот, что контактирует с содержимым) влияет на прочность наравне с наружным. Разница между лайнерами по граммажу или качеству клейки создаёт асимметрию — и предсказуемое направление коробления и складывания.
Как хранение влияет на прочность готовой коробки?
Критически. При влажности воздуха 85% и выше гофрокартон за 24–48 часов может потерять до 50% BCT. Коробки нужно хранить в сухом месте, не на полу (паллеты или стеллажи), без прямого контакта с источниками влаги. Это не вопрос качества картона — это условия эксплуатации.
Выводы: где искать причину и что требовать от поставщика
Прочность коробки — результат цепочки, а не одного звена. Картон может быть хорошим, а коробка всё равно сложится, если линия работала вне режима, клей был неправильной вязкости, биговальный инструмент изношен или готовая тара хранилась в сыром складе.
Практические выводы для закупщиков и технологов:
- Требуйте протокол ECT и Cobb на каждую партию, а не только сертификат на марку картона. Марка описывает исходное сырьё, а не фактические свойства готового листа с конкретной линии в конкретную смену.
- Переходите на performance-based ТЗ. Вместо «Т-23» пишите: ECT не ниже 7,5 кН/м, Cobb не выше 120 г/м², BCT готовой коробки не ниже X кН при влажности Y%. Это переносит ответственность с формальной марки на измеримый результат.
- Проверяйте биговку на срезе при приёмке каждой новой партии тары. Волна в зоне сгиба должна быть сжата, но не разрушена. Если разрушена — это не дефект картона, это дефект конвертинга, и искать виновного нужно там.
- Задавайте поставщику вопрос о режиме линии, особенно если партия пришла с отклонениями. Нестабильность ECT внутри партии — признак нест
