Испытания гофроящиков: какие тесты реально предсказывают поведение коробки на складе и в транспорте
Эта статья для тех, кто хочет сэкономить на стоимости тары и не понести убытки
Знакомая ситуация: коробка выглядит нормально. Поставщик дал протокол. Цифра BCT — 1800 Н. Партия ушла на склад, а через неделю приходит рекламация: нижний ряд смят, товар пересыпан.
Проблема почти всегда одна: в протоколе есть одна цифра, но нет понимания, что именно она означает и при каких условиях велись измерения. BCT в сухой лаборатории при 23 °C и 50% влажности — это не то же самое, что BCT после трёх суток в фуре с влажным грузом в марте. ECT флютинга — это вообще про другое.
Эта статья — не пересказ ГОСТ. Это разбор того, что каждый тест реально измеряет, где он работает, а где даёт ложное чувство безопасности. Плюс — как связать показатели между собой, чтобы принимать решения по закупке и контролю качества, а не просто собирать бумаги в папку.
Глоссарий: термины, которые нужно понимать одинаково
Прежде чем разбирать тесты — короткий словарь. Путаница в терминах оборачивается убытками.
BCT (Box Compression Test, тест на сжатие коробки) — измерение максимальной нагрузки, которую готовая коробка выдерживает при вертикальном сжатии до момента потери формы. Результат — в Ньютонах (Н) или килограмм-силах (кгс). Это испытание готового изделия, не материала.
ECT (Edge Crush Test, тест на торцевое сжатие) — измерение сопротивления полосы гофрокартона сжатию вдоль гофры (перпендикулярно плоскости листа). Результат — в кН/м. Это характеристика материала, не коробки.
RCT (Ring Crush Test) — аналог ECT для отдельных компонентов: лайнера или флютинга. Используется при входном контроле сырья.
CMT (Corrugated Medium Test) — тест на сжатие флютинга (гофрированного слоя) в кольцевом образце. Показывает, насколько гофрированный слой держит форму под нагрузкой.
Лайнер — плоские наружный и внутренний слои гофрокартона. Несут основную нагрузку при торцевом сжатии.
Флютинг (медиум) — гофрированный средний слой. Обеспечивает жёсткость на изгиб и передаёт нагрузку между лайнерами.
Тип гофры — геометрия профиля: A, B, C, E, F и другие. Влияет на высоту гофры, количество волн на метр и, соответственно, на соотношение прочности и веса.
Кондиционирование — выдержка образца перед испытанием при стандартных условиях температуры и влажности (обычно 23 °C / 50% RH по ISO 187). Без кондиционирования результаты несопоставимы между лабораториями.
Штабелируемость — способность коробок выдерживать вес вышележащих слоёв без деформации. Напрямую связана с BCT, но не определяется им полностью.
Классификация испытаний: что и зачем тестируют
Все испытания гофроящиков делятся на три уровня. Это важно понимать, потому что тесты на разных уровнях отвечают на разные вопросы — и не заменяют друг друга.
| Уровень | Что тестируется | Типичные методы | Кто использует |
|---|---|---|---|
| Сырьё | Отдельные компоненты: лайнер, флютинг | RCT, CMT, влагопоглощение (Cobb) | Производитель гофрокартона, входной контроль |
| Материал | Гофрокартон как лист или полоса | ECT, FCT (плоское сжатие), влагостойкость | Производитель ящиков, закупщик картона |
| Изделие | Готовый ящик | BCT, вибрация, падение, климатические испытания | Заказчик упаковки, логистика, FMCG |
Ошибка, которую делают чаще всего: сравнивают ECT у поставщика картона и BCT у производителя ящиков как взаимозаменяемые показатели. Это разные уровни. ECT — входной параметр для расчёта BCT, но не его замена.
BCT: главный тест для складской и транспортной нагрузки
Что измеряет BCT и как это работает
Коробку ставят на нижнюю плиту пресса, верхняя плита опускается с постоянной скоростью (обычно 10–12 мм/мин по ISO 12048), и прибор фиксирует нагрузку вплоть до момента разрушения. Результат — пиковая сила в Ньютонах. Испытания картонной упаковки по этому методу — стандартная практика как при входном контроле, так и при разработке новых конструкций ящиков.
BCT — это ближайшее лабораторное приближение к тому, что происходит с нижней коробкой в штабеле. Если у вас склад с пятью ярусами паллет, нижняя коробка несёт вес всего, что лежит сверху. Именно BCT отвечает на вопрос: выдержит или нет.
Как рассчитать необходимый BCT
Базовая формула для оценки требуемой прочности:
BCT_треб = (масса штабеля × g × коэффициент безопасности) / количество коробок в нижнем ряду
Коэффициент безопасности на практике берут от 3 до 6 — в зависимости от условий хранения. Логика такая:
- 3 — сухой склад, короткий срок хранения, стабильная температура
- 4–5 — стандартные условия, срок хранения до 3 месяцев
- 6 и выше — высокая влажность, длительное хранение, перегрузки в транспорте
Почему такой большой разброс? Потому что BCT, измеренный в лаборатории при 23 °C / 50% RH — это идеальные условия. В реальной цепочке поставок коробка набирает влагу, получает удары, стоит под давлением неравномерно распределённого груза. Каждый из этих факторов снижает фактическую прочность.
Что BCT не показывает
BCT не говорит ничего о:
- Поведении коробки при динамической нагрузке (вибрация в транспорте)
- Прочности после намокания
- Устойчивости при неравномерной загрузке (товар сдвинулся к одной стенке)
- Деградации прочности при длительном хранении под нагрузкой (крип)
Крип — отдельная история. Гофрокартон под постоянной статической нагрузкой теряет прочность со временем даже при нормальной влажности. Через 30 суток под нагрузкой 60% от BCT коробка может сложиться. Это не брак — это физика материала. Учитывайте при расчёте сроков хранения. Для хранения дольше 30 суток под постоянной нагрузкой используйте коэффициент безопасности не ниже 5, даже на сухом складе.
ECT: быстрый индикатор качества материала
Что измеряет ECT

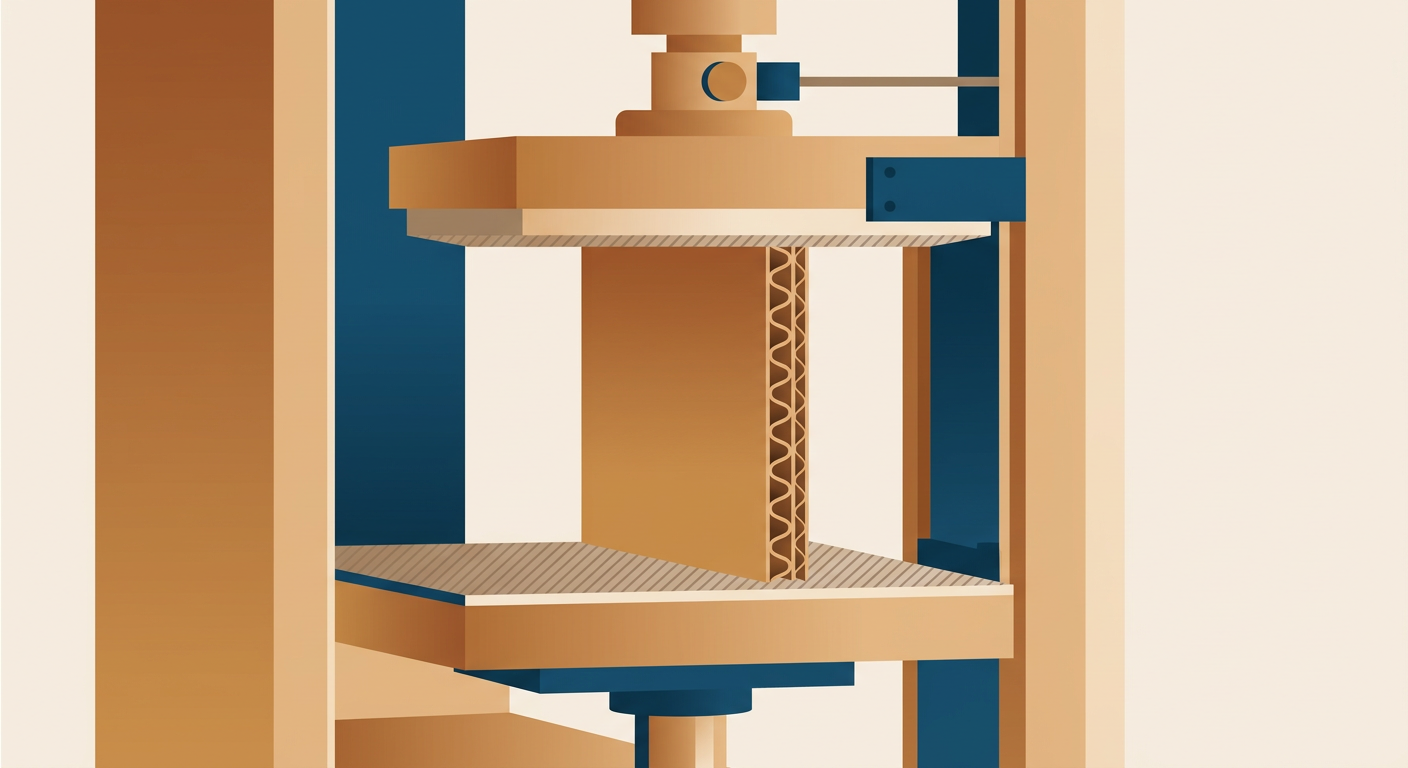

ECT измеряет, сколько силы нужно приложить к торцу полосы гофрокартона, чтобы она потеряла устойчивость. Полоса стоит вертикально, нагрузка идёт сверху вдоль гофры. Результат — в кН/м.
Физически это то, что происходит со стенкой коробки под вертикальной нагрузкой: стенка работает как колонна, и ECT показывает, насколько эта колонна устойчива.
Связь ECT и BCT
Между ECT и BCT существует расчётная зависимость. Самая известная — формула Маккея (McKee, 1963):
BCT = 5,87 × ECT × √(t × Z)
где:
- ECT — торцевая прочность, кН/м
- t — толщина гофрокартона, м
- Z — периметр коробки, м
- BCT — результат в кН
Числовой пример. Трёхслойный гофрокартон B-флюта: ECT = 6 кН/м, толщина t = 4 мм = 0,004 м, периметр коробки Z = 1,2 м.
BCT = 5,87 × 6 × √(0,004 × 1,2) = 5,87 × 6 × √0,0048 = 5,87 × 6 × 0,0693 ≈ 2,44 кН (≈ 2440 Н)
Это предварительная расчётная оценка. Реальный BCT на готовой коробке может отличаться на ±15–20% в зависимости от качества склейки, точности высечки и конструктивных особенностей.
Формула даёт приближение с точностью около ±15–20% для стандартных конструкций. Этого достаточно для предварительной оценки и сравнения вариантов, но не для замены реального BCT-теста.
Важно: формула работает для прямоугольных коробок с обычным соотношением сторон. Для нестандартных конструкций, высоких коробок или коробок с вырубкой погрешность выше.
Где ECT незаменим
ECT — рабочий инструмент при:
-
Входном контроле картона. Получили новую партию — быстро вырезали образцы, прогнали ECT, сравнили с предыдущей партией и паспортом. Процедура занимает 15–20 минут, не требует изготовления коробок.
-
Сравнении поставщиков. ECT позволяет сравнивать листовой картон напрямую, без изготовления ящиков-образцов.
-
Оценке облегчённых конструкций. Если переходите на более лёгкий лайнер, ECT покажет, как изменилась несущая способность материала — быстрее и дешевле, чем полный BCT.
Влагостойкость: тест, который чаще всего игнорируют
Почему влага — это отдельная история
Гофрокартон на 70–80% состоит из целлюлозных волокон. Целлюлоза гигроскопична: она поглощает влагу из воздуха, разбухает и теряет жёсткость. При повышении влажности с 50% до 90% RH гофрокартон теряет от 40 до 70% прочности — в зависимости от типа и состава.
Это значит, что коробка с паспортным BCT 2000 Н, пролежавшая двое суток в фуре при 85% RH, может на момент разгрузки иметь фактический BCT 700–900 Н. Штабель, рассчитанный с коэффициентом 4, внезапно оказывается с коэффициентом 1,5.
Основные методы оценки влагостойкости
Cobb (водопоглощение по Кобб, ISO 535) — образец картона контактирует с водой в течение 60 секунд (Cobb) или 1800 секунд (Cobb), затем взвешивается. Результат — г/м². Показывает, насколько быстро поверхность впитывает воду.
Cobb меньше 30 г/м² — хороший показатель для наружного лайнера. Больше 50 г/м² — картон быстро намокнет при контакте с конденсатом или брызгами.
BCT после кондиционирования при высокой влажности — коробку выдерживают при 90–95% RH в течение 24–72 часов, затем проводят стандартный BCT. Это самый практичный тест для оценки поведения влагостойкого гофрокартона для холодовой цепи или морского контейнера в реальных условиях эксплуатации.
Влагостойкий BCT (Wet BCT) — образец непосредственно увлажняют перед испытанием. Применяется реже, но полезен для оценки упаковки, которая может контактировать с конденсатом или мокрыми поверхностями.
Когда влагостойкость важнее сухого BCT
- Холодовая цепь: мясо, молочка, заморозка. Конденсат неизбежен при переходе из холода в тепло.
- Морские контейнеры: влажность внутри контейнера может достигать 95–100% при перепадах температуры.
- Региональная доставка в межсезонье: Сибирь, Урал, Дальний Восток — перепады температур, влажный воздух в транспорте.
- Открытые склады и склады без климат-контроля.
- Упаковка с мокрым содержимым: свежие овощи и фрукты, охлаждённая рыба.
Для таких применений недостаточно просто указать в ТЗ «влагостойкий картон». Нужно задать конкретный Cobb и минимальный BCT после кондиционирования при целевой влажности.
Торцевое сжатие и смежные тесты: полная картина
FCT: плоское сжатие
FCT (Flat Crush Test) измеряет сопротивление гофрокартона сжатию перпендикулярно плоскости листа — то есть насколько хорошо гофра держит форму при боковом давлении. Результат — в кПа.
FCT важен для упаковки, которая укладывается на бок или испытывает боковые нагрузки при перевозке. Также FCT используется для контроля качества гофрирования: если флютинг плохо проклеен или гофра деформирована при производстве, FCT падает.
RCT и CMT: тесты компонентов
RCT (Ring Crush Test) — кольцевое сжатие полоски лайнера или флютинга. Показывает сопротивление сжатию отдельного компонента. Используется при производстве картона для контроля качества сырья.
CMT (Corrugated Medium Test) — аналог для флютинга: полоску гофрируют в лабораторных условиях и проводят кольцевое сжатие. Показывает потенциальный вклад флютинга в ECT готового гофрокартона.
Динамические испытания: вибрация и падение
Лабораторные статические тесты (BCT, ECT) не воспроизводят динамические нагрузки транспортировки. Для полной картины нужны:
Тест на падение (Drop Test, ASTM D5276 / ISTA 2A) — коробку с содержимым бросают с заданной высоты на разные грани, рёбра и углы. Проверяет не только прочность картона, но и целостность содержимого.
Вибрационный тест (ASTM D4169 / ISTA 2A) — коробку на вибростенде подвергают профилю вибраций, характерному для конкретного вида транспорта (грузовик, самолёт, железная дорога). Особенно важен для e-commerce: посылки в курьерских сетях испытывают значительно больше перегрузок, чем паллетный груз.
Климатическое кондиционирование + BCT — комбинированный тест: коробку сначала выдерживают в климатической камере (температура + влажность), затем проводят BCT. Это наиболее реалистичная оценка для сложных логистических цепочек.
По оценкам отраслевых аналитиков, сегмент e-commerce упаковки в России показал существенный рост в 2024 году — и именно для этого сегмента динамические испытания наиболее актуальны. Посылка в сортировочном центре падает, скользит по конвейеру, сжимается в автоматизированном захвате. Статический BCT здесь даёт неполную картину.
Стандарты и кондиционирование: почему условия испытания важны не меньше результата
Основные стандарты
| Тест | Международный стандарт | Российский/ЕАЭС аналог |
|---|---|---|
| BCT | ISO 12048, ASTM D642 | ГОСТ ISO 12048 |
| ECT | ISO 3037, TAPPI T811 | ГОСТ ISO 3037 |
| FCT | ISO 3035 | ГОСТ ISO 3035 |
| Cobb | ISO 535 | ГОСТ ISO 535 |
| RCT | ISO 12192 | — |
| CMT | ISO 7263 | — |
| Кондиционирование | ISO 187 | ГОСТ ISO 187 |
Почему кондиционирование — не формальность
ISO 187 требует выдержки образцов при 23 °C ± 1 °C и 50% RH ± 2% не менее 4 часов перед испытанием. Это не бюрократия — это физика.
Гофрокартон, только что снятый со склада при 18 °C и 70% RH, будет иметь другую влажность и другую прочность, чем тот же картон после кондиционирования. Разница в ECT может достигать 15–25%. Если два поставщика дают протоколы без указания условий кондиционирования — их цифры несопоставимы.
При приёмке продукции и сравнении поставщиков всегда проверяйте: при каких условиях кондиционирования получены результаты. Это первый вопрос к любому протоколу испытаний.
Ориентация образца при ECT
ECT измеряется в двух направлениях: вдоль гофры (CD — cross direction) и поперёк гофры (MD — machine direction). Обычно в протоколах указывают CD, потому что это направление работает в вертикальной стенке коробки. Но если в протоколе не указана ориентация — это повод уточнить.
Как связать тесты в рабочую систему контроля качества
Одна цифра из протокола не заменяет остальные. Вот как выстроить логику:
Для закупщика картона и входного контроля
- Задайте минимальный ECT (CD) в техническом задании на картон. Для стандартного трёхслойного B-флюта под среднюю нагрузку — обычно от 5,5 до 7 кН/м в зависимости от граммажа лайнеров.
- Добавьте Cobb для наружного лайнера — если есть хоть малейший риск влаги.
