Протокол пришёл красивый: BCT 2800 Н, влажность в норме, все графы заполнены. А через три недели со склада звонят - коробки сложились под нагрузкой, товар повреждён, клиент недоволен. Знакомо?
Проблема не в том, что поставщик обманул. Проблема в том, что лабораторный протокол и реальный склад - это два разных мира. Разбираем по пунктам: какие тесты отражают реальность, какие - нет, и что именно смотреть в документах.
Что такое протокол испытаний гофрокартона и зачем он нужен
Протокол - это документ, в котором зафиксированы результаты измерений физико-механических характеристик материала или готового ящика. Он нужен для подтверждения соответствия партии техническому заданию, ГОСТу или внутренним требованиям закупщика.
Основные нормативы в России: ГОСТ 19399-2013 для гофрированных изделий, ISO 12048 (сжатие тары при транспортировке), ISO 3037 (сопротивление торца гофрокартона сжатию - ECT). Протоколы могут ссылаться на любой из них - важно понимать, что именно измеряли.
Какие показатели чаще всего указывают в протоколе
Вот что вы увидите в большинстве документов:
- BCT (Box Compression Test) - сопротивление готового ящика сжатию, в ньютонах. Главный показатель для оценки штабелирования.
- ECT (Edge Crush Test) - сопротивление торца гофрокартона сжатию, в кН/м. Характеристика самого листа, а не ящика.
- Bursting Strength - сопротивление продавливанию, в кПа. Старый показатель, пришедший из времён, когда ящики грузили вручную.
- Влажность материала - в процентах. Один из самых важных параметров, который часто игнорируют при анализе.
- Масса 1 м² - граммаж лайнера и флютинга.
Почему BCT в протоколе не совпадает с тем, что происходит на складе
Главная причина - условия испытания. Лабораторный BCT измеряют на образцах, выдержанных при стандартных условиях: температура 23°C, относительная влажность 50%. Это идеальные условия, которых на реальном складе почти никогда нет.

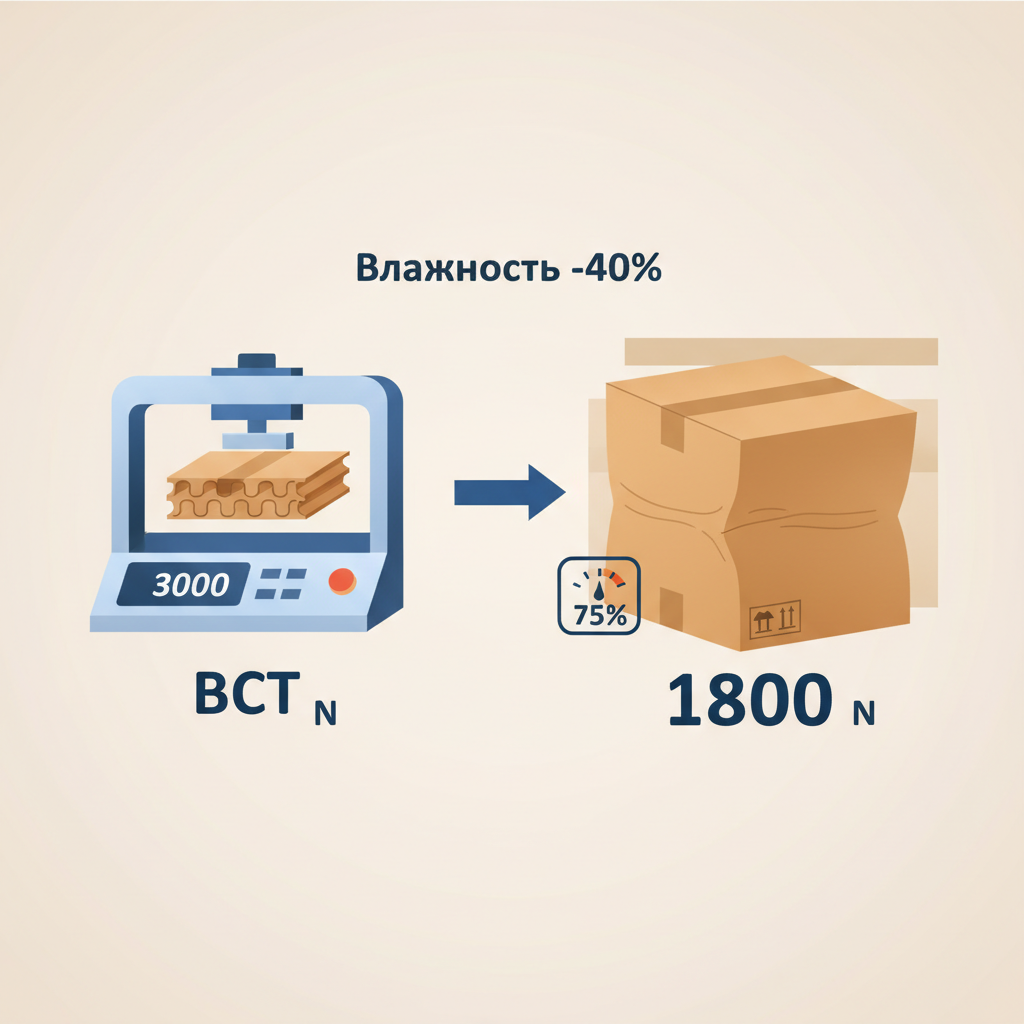

Гофрокартон гигроскопичен. При влажности воздуха 70-80%, которая типична для неотапливаемых складов, холодильных зон или при перепадах температур, прочность картона падает на 30-50%. То есть ящик с BCT 3000 Н по протоколу в реальных условиях может держать 1500-2100 Н. Если штабель рассчитан под паспортные цифры - он сложится.
Что такое «поправочный коэффициент на влажность» и где его взять
Это расчётный коэффициент, который применяют к лабораторному BCT для получения реалистичной оценки. Для влажности 65-70% коэффициент обычно составляет 0,6-0,7. Это значит, что паспортный BCT нужно умножить на 0,6-0,7, чтобы получить рабочую нагрузку.
Ни один стандартный протокол этот коэффициент не включает автоматически. Его нужно запрашивать отдельно или считать самостоятельно, зная условия вашего склада.
Чем BCT отличается от ECT и какой показатель важнее
Зависит от задачи.
| Показатель | Что измеряет | Когда важен |
|---|---|---|
| BCT | Прочность готового ящика | Штабелирование, хранение |
| ECT | Прочность листа по торцу | Выбор марки картона |
| Bursting Strength | Устойчивость к проколу | Ручная загрузка, острые грани товара |
Для большинства задач с хранением и транспортировкой BCT - основной показатель. ECT нужен технологу при подборе марки картона под расчёт. Bursting Strength сегодня используют реже - он плохо коррелирует с реальной прочностью штабеля.
Почему Bursting Strength - устаревший показатель, но его всё ещё пишут в протоколах
Исторически Bursting Strength был основным критерием качества картона - его легко измерить, оборудование для теста дешёвое. Многие протоколы включают его по инерции.
Проблема в том, что этот показатель слабо связан с реальной несущей способностью ящика при штабелировании. Можно получить высокий Bursting Strength на картоне с плохим ECT - и ящик будет красиво выглядеть в протоколе, но сложится под нагрузкой.
Если протокол содержит только Bursting Strength без BCT и ECT - это повод запросить дополнительные данные.
Что значит «испытание по ГОСТ» и гарантирует ли это качество
ГОСТ 19399-2013 задаёт требования к гофрированным ящикам: геометрию, маркировку, допуски. Но он не предписывает конкретные значения BCT для всех случаев - они зависят от марки картона и конструкции ящика.
«Соответствует ГОСТ» означает, что ящик прошёл испытания по установленной методике. Это не гарантия, что он выдержит вашу конкретную нагрузку в ваших условиях. ГОСТ - минимальная планка, не оптимальное решение.
Как понять, что протокол сделан на реальной партии, а не на образцах
Несколько признаков того, что перед вами честный протокол:
- Указана дата отбора образцов и номер партии.
- Прописаны условия кондиционирования перед испытанием (температура, влажность, время).
- Количество образцов для каждого теста - не менее 5-10 штук.
- Есть разброс значений (минимум, максимум, среднее) - не одна круглая цифра.
Если в протоколе одно среднее значение без разброса и нет ссылки на конкретную партию - скорее всего, это типовой документ, не привязанный к вашей поставке.
Какие тесты стоит запросить дополнительно к стандартному протоколу
Стандартный протокол покрывает статические нагрузки. Для полной картины запросите:
- Испытание с кондиционированием при повышенной влажности - образцы выдерживают при 80-85% влажности, затем тестируют BCT. Это ближе к реальным условиям склада.
- Динамические испытания - тест на падение (drop test) по ISO 2248. Критично для e-commerce, где ящики бросают на сортировке.
- Вибрационный тест - для грузов, которые едут автотранспортом на длинные дистанции.
Большинство поставщиков эти тесты не делают по умолчанию - их нужно запрашивать или оговаривать в ТЗ.
Как тренд на лёгкий картон влияет на надёжность протоколов
За последние несколько лет доля лёгких лайнеров и флютингов с пониженным граммажем выросла - у лидеров рынка до 20% портфеля. Это экономия сырья и веса при сохранении расчётной прочности.
Проблема: лёгкий картон более чувствителен к отклонениям влажности. При граммаже лайнера 112 г/м² вместо 150 г/м² потеря прочности при увлажнении будет пропорционально выше. Лабораторный протокол этого не покажет - он снят при 50% влажности. На складе с 70%+ разница между «тяжёлым» и «лёгким» картоном становится критической.
Если поставщик предлагает лёгкие марки, запрашивайте испытания именно при повышенной влажности - не верьте стандартному протоколу.
Что делать, если протокол хороший, а коробки всё равно сложились
Алгоритм разбора ситуации:
- Проверьте условия хранения - измерьте реальную влажность на складе в зоне хранения.
- Сравните фактическую нагрузку штабеля с BCT из протокола с учётом коэффициента 0,6-0,7 на влажность.
- Посмотрите на характер деформации - если ящики сложились по углам, проблема в конструкции; если по плоскости - в прочности листа.
- Запросите у поставщика протокол с испытанием при повышенной влажности.
- Проведите пилотный тест: возьмите одно SKU, замерьте реальный процент повреждений за 2-4 недели.
Пилотная партия на одном SKU - самый честный способ проверить упаковку до того, как проблема встанет в деньги.
Можно ли доверять протоколам от независимых лабораторий больше, чем заводским
В целом - да, но не безоговорочно. Независимая лаборатория не заинтересована в улучшении результатов под конкретного клиента. Заводская лаборатория может использовать образцы, отобранные в лучший момент производственного цикла.
При этом независимая лаборатория тоже проводит тест в стандартных условиях - 23°C и 50% влажности. Сам по себе факт независимости не решает проблему расхождения с реальностью. Важнее не кто проводил тест, а при каких условиях.
Что включить в техническое задание, чтобы протокол был полезным
Минимальный набор требований к протоколу в ТЗ:
- BCT не ниже [ваше значение] Н при стандартных условиях (23°C / 50% RH).
- ECT не ниже [ваше значение] кН/м.
- Испытание BCT при 80% относительной влажности - результат должен быть не ниже [расчётное значение].
- Количество образцов - не менее 10 штук на каждый показатель.
- Протокол привязан к номеру партии и дате производства.
Если поставщик не готов предоставить протокол с испытанием при повышенной влажности - это сигнал для переговоров или смены поставщика.
